簡述防排煙系統的安裝技術要求

2019-10-18 16:04:53

作者：合景消防

防排煙系統必須覆蓋在整棟建筑物的每一處，這樣無論建筑內的哪一處著火了，防排煙系統都能快速地控制濃煙毒氣的蔓延以及將其排出建筑物外。想做到這一步，其防排煙系統的設計和施工安裝是很重要的，設計和施工安裝不到位都有可能導致防排煙系統失效。下面合景消防重點給大家介紹防排煙系統的安裝技術要求。

防排煙系統的安裝技術要求如下：

一、風管支、吊架制作安裝

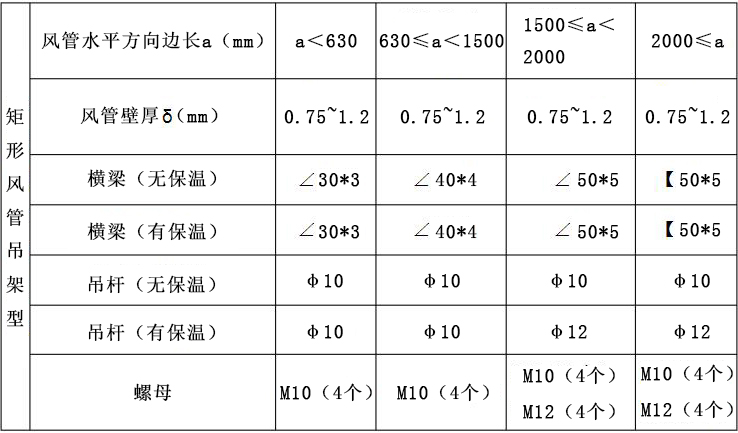

1、矩形風管粱、樓板吊架型的材料選配

橫梁、吊桿應平直，不得扭曲，吊桿上的螺紋應完整、光潔。

2、吊架根部材料的選配

采用∠50*5角鋼和吊桿尺寸相匹配的膨脹螺栓。

3、支、吊架上的安裝孔應采用機械加工，不得用氣割等熱加工開孔。

4、吊桿與根部角鋼采用焊接方式連接，吊桿與橫梁采用螺紋方式連接，各部件做好防銹處理后方可進行安裝。

5、風管吊架的吊桿露出部位應不大于30毫米。

6、支、吊架不得設在風口、閥門、檢查門及自控機構處；吊桿不宜直接固定在法蘭上。

7、風管支、吊架的間距，設計無規定時，應符合下列要求:

1) 水平風管:當直徑或長邊尺寸小于400毫米時，間距不應大于4米；大于或等于400毫米時，不應大于3米；并應在適當位置設固定卡。

2) 垂直風管:間距不得大于4米。當建筑物層高在4米以上時，每層的風管固定件不得少于2個。室外風管的支、托架應直接托于法蘭下。

3) 當水平懸吊的主、千風管長度超過20米時，應設置防止擺功的固定點，每個系統不應少于1個。

8、支、吊、托架安裝應進行放線，確定位置、標高及坡度。

二、風管與部件的安裝

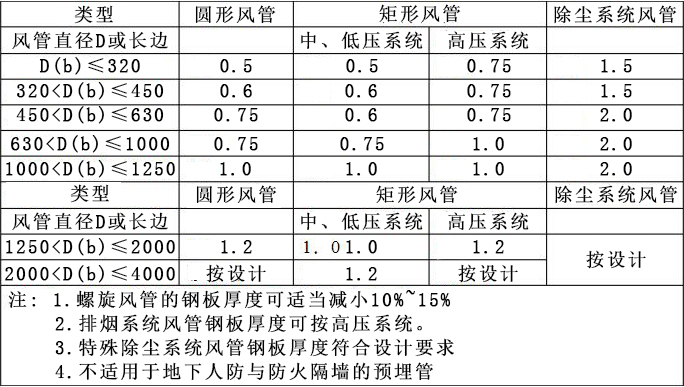

1、金屬風管的材料品種、規格、性能與厚度等按下表執行

鋼板風管板材厚度(毫米)

2、密封墊料應為不燃材料。

3、金屬風管的連接應符合下列規定:

1) 風管板材拼接的咬口縫應錯開，不得有十字型拼接縫。

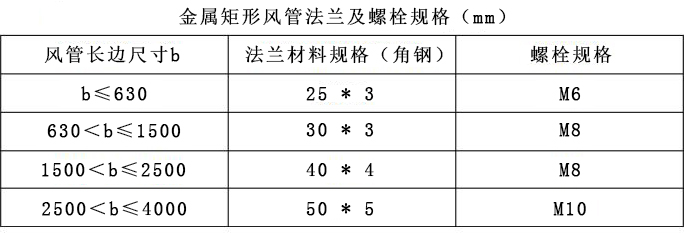

2) 金屬風管法蘭材料規格不應小于下圖的規定。中、低壓系統風管法蘭的螺栓及鉚釘孔的孔距不得大于150毫米；高壓系統風管(防排煙系統按高壓系統執行)不得大于100毫米。矩形風管法蘭的四角部位應設有螺孔。

風道法蘭螺栓安裝孔應采用機械加工，不得用氣割等熱加工開孔，法蘭上距風道邊緣的安裝孔中心距風道邊緣不得大于50毫米，風管法蘭的焊縫應熔合良好、飽滿，無假焊和孔洞；法蘭平面的允差為2毫米，同一批量加工的相同規格法蘭的螺孔排列應一致，并具有互換性。風道法蘭與風道鉚接前做好防銹處理，鉚接應牢固、不應有脫鉚和漏鉚的現象；翻邊應平整、緊貼法蘭，其寬度應一致，且不應小于6毫米；咬縫與四角處不應有開裂與孔洞。

4、風管咬縫必須緊密、寬度均勻，不得有孔洞。半咬和脹裂等缺陷。直管縱向咬縫應錯開，交錯距離不得小于50毫米。

5、連接法蘭的螺栓螺桿方向與風機運行時風道中的風向一致。

6、風管加固的要求:

1) 圓形風管(不包括螺旋風管)直徑大于等于800毫米，且其管段長度大于1250毫米或總表面積大于4㎡均應采取加固措施。

2) 矩形風管邊長大于630毫米，保溫風管邊長大于800毫米，管段長度大于1250毫米或低壓風管單邊平面積大于1.2㎡，中、高壓風管大于1.0㎡，均應采取加固措施。

7、風管的加固應符合下列規定:

1) 風管的加固可采用楞筋、立筋、角鋼(內、外加固)、扁鋼、加固筋和管內支撐等形式；

2) 楞筋或楞線的加固，排列應規則，間隔應均勻，板面不應有明顯的變形；

3) 角鋼、加固筋的加固，應排列整齊、均勻對稱，其高度應小于或等于風管的去蘭寬度。角鋼、加固筋與風管的鉚接應牢固、間隔應均勻，不應大于220毫米；兩相交處應連接成一體；

4) 管內支撐與風管的固定應牢固，各支撐之間或與風管的邊沿或法蘭的間距均勻，不應大于950毫米；

5) 中壓和高壓系統風管的管段，其長度大于1250毫米時，還應有加固握補強。高壓系統金屬風管的單咬口縫，還應有防止咬口縫脹裂的加固或補強措施。

8、風管外觀質量應符合國家質量檢驗評定標準的規定，表面凹凸量不大于5毫米，折角平直、圓弧均勻、兩端平行、無明顯翹角，螺孔距必須具備互換性，矩形法蘭的四角處應設螺孔。

9、風管加固應牢固、整齊、間距適宜、均勻對稱。

10、在風管穿過需要封閉的防火、防爆的墻體或樓板時，應設預埋管或防護套管，其鋼板厚度不應小于1.6毫米。風管與防護套管之間，應用不燃且對人體無危害的柔性材料封堵。

11、風管安裝必須符合下列規定:

1) 風管內嚴禁其他管線穿越。

2) 輸送含有易燃、易爆氣體或安裝在易燃、易爆環境的風管系統應有良好的接地，通過生活區或其他輔助生產房間時必須嚴密，并不得設置接口。

12、風管的安裝應由大至小，先干管后支管，由下至上進行，安裝前應具備以下條件:

1) 管架安裝后，砂漿強度應達到百分之七十以上。

2) 準備安裝的管和管件制作質量已復驗且符合要求。

13、風管法蘭連接時，先把兩個法蘭對正加墊把緊，螺栓對稱緊固，螺母相應緊固在一面，立管法蘭螺母應在法蘭下面，把緊后的法蘭，組對管件接口應嚴密。

14、風管無法蘭連接時，接口處應嚴密牢固。矩形風管四角必須有定位及密封措施，風管連接兩平面應平直，不得錯位及扭曲。

15、風管吊裝時，應正確綁扎繩扣，安全使用吊繩，風管兩端應有纜繩調位。

1) 棕麻繩均勻磨損不大于百分之十五可降級使用，超過百分之十五則不得使用。

2) 用棕麻繩將風管捆綁結實，鋼絲繩索不得直接捆綁在非碳素鋼管上。

3) 起吊時，當風管離地面200毫米 ~ 300毫米應停止起吊，仔細檢查其各部受力點、重心和繩扣，沒問題再起吊。

4) 風管吊至安裝位置時，應用釬子棍插入法蘭孔，對準螺栓孔調整風管位置，然后穿入螺栓緊固。

16、鋼板風管與磚、棍凝土風道的插接應順氣流方向，風管插入端與風道表面應平齊，并進行密封處理。

17、風管穿出屋面，設計無規定時應設置井口，并設防雨罩。井口與風管連接處應密封，出屋面風管應設固定裝置，其裝置嚴禁與避雷裝置接觸。

18、風管穿墻或樓板必須用金屬套管，套管和風管之間，應有5毫米 ~ 10毫米的間隙；套管至少應高出地面20毫米，穿墻套管應與裝飾面平齊。

19、風管伸入外墻時，其墻內部分必須做保溫處理，孔洞必須填充密實，避免出現冷橋現象。

20、防排煙系統柔性短管的制作材料必須為不燃材料。

21、柔性短管應符合下列規定:

1) 應選用防腐、防潮、不透氣、不易霉變的柔性材料。用于空調系統的應采取防止結露的措施；用于凈化空調系統的還應是內壁光滑、不易產生塵埃的材料；

2) 柔性短管的長度，一般宜為150 ~ 300毫米，其連接處應嚴密、牢固可靠；

3) 柔性短管不宜作為找正、找平的異徑連接管；

4) 設于結構變形縫的柔性短管，其長度宜為變形縫的寬度加100毫米及以上。

22、風管系統安裝完畢后，應按系統類別進行嚴密性檢驗，應符合下列規定:

1) 低壓系統風管的嚴密性檢驗應采用抽檢，抽檢率為5%，且不得少于1個系統。在加工工藝得到保證的前提下，采用漏光法檢測。檢測不合格時，應按規定的抽檢率做漏風量測試。

2) 中壓系統風管的嚴密性檢驗，應在漏光法檢測合格后，對系統漏風量測試進行抽格，抽檢率為20%，且不得少于一個系統。

3) 高壓系統風管的嚴密性檢驗，為全數進行漏風量測試。

三、閥門安裝

1、閥門應安裝在便于操作的部位，必須操作靈活，矯正在運輸過程中的變形，保證使用功能。安裝的部位應正確，型號、規格符合設計要求。

2、防火閥及排煙閥(排煙口)的安裝

1) 防火閥安裝易熔件應迎氣流方向，不得反裝，且應在系統安裝后裝入。防火閥安裝后應做動作試驗，閥板啟閉應靈活，動作應可靠。防火分區隔墻兩側的防火閥，距墻表面不應大于200毫米。

2) 排煙閥(排煙口)及手控裝置(包括預埋導管)，預埋管不應有死彎及癟陷。

3) 280°排煙防火閥安裝，聯動裝置必須靈活、動作可靠。

四、各類風口安裝

1、各類風口安裝位置應正確，轉動部分靈活，外露部分平整。同一房間內標高應一致，排列整齊。

2、鋁合金風口表面部分嚴禁用螺栓固定，固定螺釘應采用鋁制或鍍鋅螺釘。

3、鋁合金風口應單獨固定在頂棚上，不得固定在垂直風管上，風口與頂棚固定宜用木框或輕質龍骨，頂棚的孔洞不得大于風口的外邊尺寸。

4、防火風口由鋁合金單(雙)層百葉風口和超薄型防火調節閥組成；防火風口安裝時，先將兩部分拆開，將防火調節閥用拉鉚釘或自攻釘固定在連接法蘭上，再將百葉風口與防火閥重新連接。

五、風機安裝

風機安裝選用材料和安裝方法詳見圖集《防排煙系統設備附件選用與安裝》(07K103-2)。

1、通風機傳動裝置的外露部位以及直通大氣的進、出口，必須裝設防護罩(網)或采取其他安全設施。

2、消聲器、消聲彎管均應設獨立支、吊架。

六、系統調試

1、風機的運轉方向正確。

2、風口、風閥手動電動開、閉自如。

3、風口、風閥處風量、風速符合設計要求。

4、風機、風口、風閥開、閉聯動關系符合設計要求。

關于防排煙系統的安裝技術要求就介紹到這里了，大家若想了解更多防排煙系統的相關知識的話，可關注合景消防。另外，若你有消防工程需要施工安裝，可聯系合景消防。

合景消防是東莞本土優秀的消防工程安裝公司，具有多年消防工程安裝經驗和消防設施工程專業承包貳級資質以及安全生產許可證，公司可承接廠房、酒店、寫字樓等各類公共場所的消防安裝工程以及機電安裝和裝修裝飾服務，公司已服務上百家企業客戶，口碑良好，聯系電話：400-602-0222/18665110000
